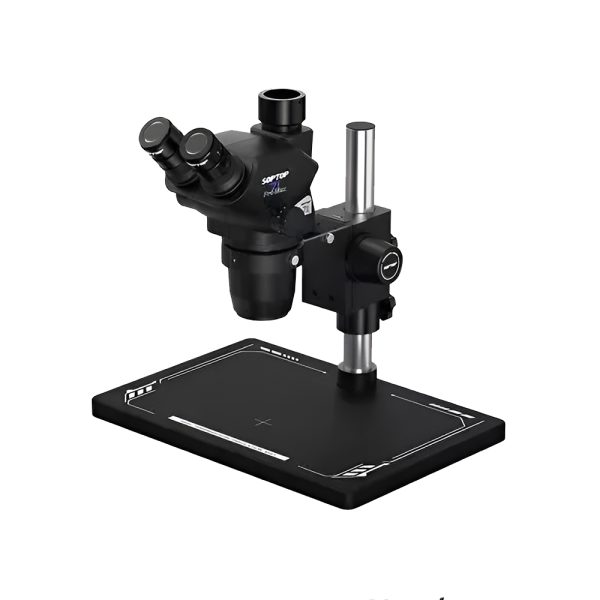

لوپ Soptop 71 ProMax؛ بررسی تخصصی و فنی میکروسکوپ سه‌چشمی

SOPTOP 71 ProMax یکی از میکروسکوپ‌های استریو حرفه‌ای سه‌چشمی است که برای کارهای دقیق مانند تعمیرات موبایل، تعمیر و بررسی بردهای الکترونیکی، مونتاژ قطعات SMD، لحیم‌کاری ظریف و بازرسی قطعات کوچک طراحی شده است. این مدل با سیستم اپتیکی استریو، بزرگنمایی متغیر و امکان اتصال دوربین، گزینه‌ای مناسب برای تعمیرکاران حرفه‌ای و مراکز تخصصی تعمیرات برد محسوب می‌شود.

در بازار تجهیزات تعمیرات موبایل، این محصول معمولاً با نام‌های Soptop 71 ProMax، SZN-71 ProMax و SOPTOP 71PROMAX شناخته می‌شود. منابع فروش و فنی نیز این مدل را به‌عنوان یک میکروسکوپ سه‌چشمی با بازه بزرگنمایی حدود 6.7 تا 45 برابر معرفی کرده‌اند.

Soptop 71 ProMax چیست؟

Soptop 71 ProMax یک Stereo Trinocular Microscope است؛ یعنی علاوه بر دو مسیر اپتیکی برای مشاهده مستقیم با چشم، یک مسیر نوری سوم برای اتصال دوربین دارد.

این ساختار سه‌چشمی برای تعمیرکارانی اهمیت زیادی دارد که علاوه بر مشاهده مستقیم قطعه، قصد دارند تصویر را روی مانیتور نمایش دهند، از مراحل تعمیر فیلم بگیرند یا تصاویر برد و قطعات را برای مستندسازی و آموزش ذخیره کنند.

ساختار استریو نیز باعث می‌شود کاربر بتواند قطعات را با درک بهتر عمق مشاهده کند؛ ویژگی‌ای که هنگام کار با آی‌سی‌ها، پایه‌های قطعات، جامپرها و نقاط لحیم اهمیت زیادی دارد.

بزرگنمایی Soptop 71 ProMax

یکی از مهم‌ترین ویژگی‌های این لوپ، بزرگنمایی متغیر آن است. مدل SZN-71 ProMax در منابع موجود با محدوده تقریبی 6.7× تا 45× معرفی شده است.

بزرگنمایی پایین برای پیدا کردن سریع ناحیه موردنظر روی برد و داشتن میدان دید وسیع‌تر مناسب است. با افزایش بزرگنمایی، جزئیات ریزتر مانند پایه‌های آی‌سی، ترک‌های ظریف PCB، نقاط لحیم و قطعات SMD با جزئیات بیشتری قابل بررسی خواهند بود.

البته بزرگنمایی بیشتر همیشه به معنای تصویر بهتر نیست. در کار حرفه‌ای، کیفیت اپتیک، وضوح، کنتراست، عمق میدان، نورپردازی و فاصله کاری نیز به اندازه عدد بزرگنمایی اهمیت دارند.

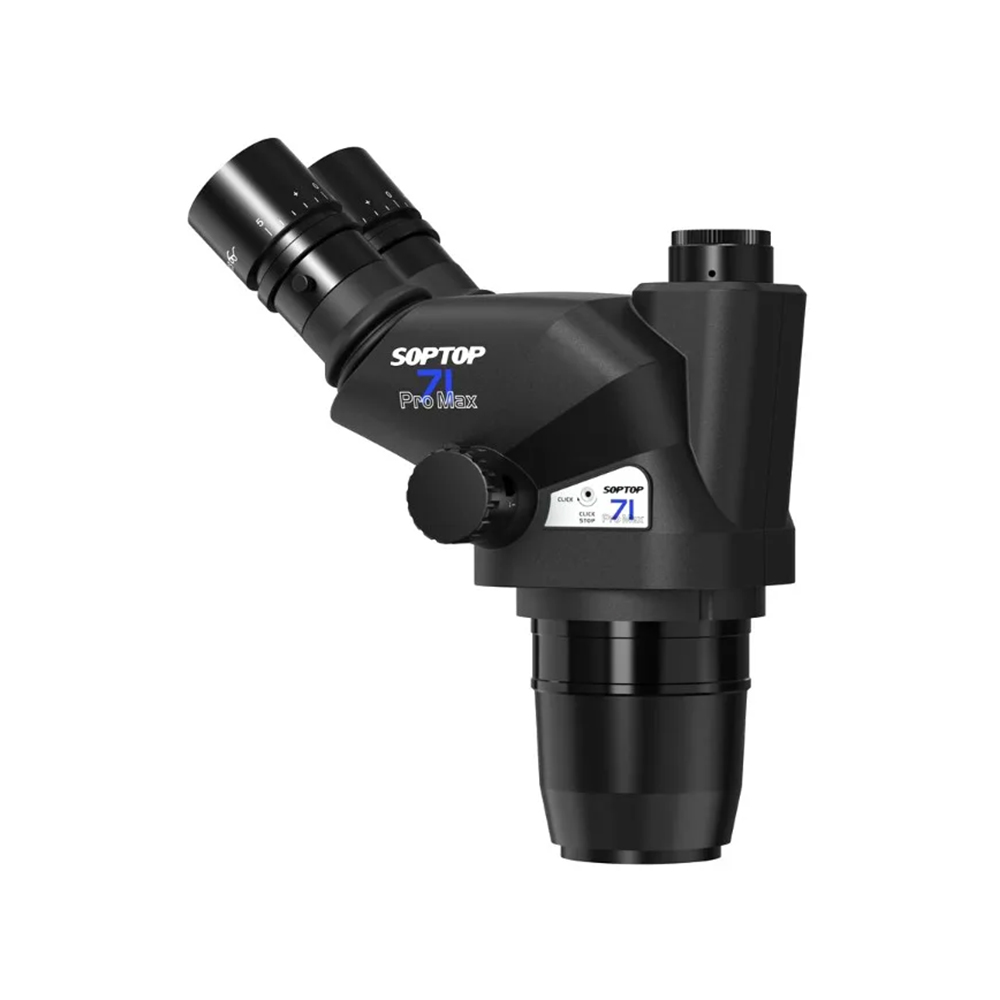

سیستم سه‌چشمی؛ مزیت مهم برای تعمیرکاران

یکی از تفاوت‌های اصلی 71 ProMax با لوپ‌های دوچشمی معمولی، وجود خروجی سوم برای دوربین است.

این مسیر می‌تواند برای اتصال سیستم تصویربرداری استفاده شود و به کاربر اجازه دهد هم‌زمان از چشمی‌ها استفاده کند و تصویر را برای نمایش روی مانیتور یا ثبت و ضبط در اختیار داشته باشد.

در نسخه‌های مختلف این خانواده، تجهیزات جانبی مانند CTV و دوربین بسته به پکیج انتخابی متفاوت هستند؛ بنابراین هنگام خرید باید مشخصات دقیق پکیج را بررسی کرد و صرفاً بر اساس نام 71 ProMax تصمیم نگرفت. برای نمونه، برخی نسخه‌های خانواده FW-71 ProMax با CTV و تجهیزات نوری متفاوت عرضه می‌شوند.

کاربرد Soptop 71 ProMax در تعمیرات موبایل

مهم‌ترین کاربرد این لوپ را می‌توان در تعمیرات تخصصی موبایل و بردهای الکترونیکی دانست.

در تعمیرات برد، بسیاری از ایرادات با چشم غیرمسلح قابل مشاهده نیستند. پایه‌های آی‌سی، مسیرهای PCB، قطعات بسیار کوچک، اتصالات BGA و نقاط لحیم به بزرگنمایی و وضوح مناسب نیاز دارند.

Soptop 71 ProMax می‌تواند برای کارهایی مانند موارد زیر مورد استفاده قرار گیرد:

• تعمیر و عیب‌یابی برد موبایل
• تعویض و نصب قطعات SMD
• بررسی پایه‌های آی‌سی
• کار روی جامپر و سیم‌کشی‌های بسیار ظریف
• بررسی کیفیت لحیم‌کاری
• تشخیص پل قلع و اتصال کوتاه‌های ظریف
• بررسی ترک‌ها و آسیب‌های PCB
• تعمیر کانکتورها و قطعات ریز
• مونتاژ و تعمیر بردهای الکترونیکی
• آموزش تعمیرات سخت‌افزار موبایل
• تصویربرداری و نمایش عملیات تعمیر روی مانیتور

چرا سیستم استریو اهمیت دارد؟

در یک میکروسکوپ استریو، هدف فقط بزرگ کردن تصویر نیست؛ بلکه ایجاد تصویری قابل استفاده برای کار دقیق است.

در تعمیر برد، تعمیرکار باید بتواند موقعیت نسبی قطعات، ارتفاع آن‌ها و عمق محل کار را به‌خوبی تشخیص دهد. دید استریو در چنین شرایطی نسبت به تصویری کاملاً تخت، تجربه طبیعی‌تری در اختیار کاربر قرار می‌دهد.

این موضوع به‌خصوص هنگام استفاده هم‌زمان از هویه، هیتر، پنس و سایر ابزارهای تعمیراتی اهمیت پیدا می‌کند.

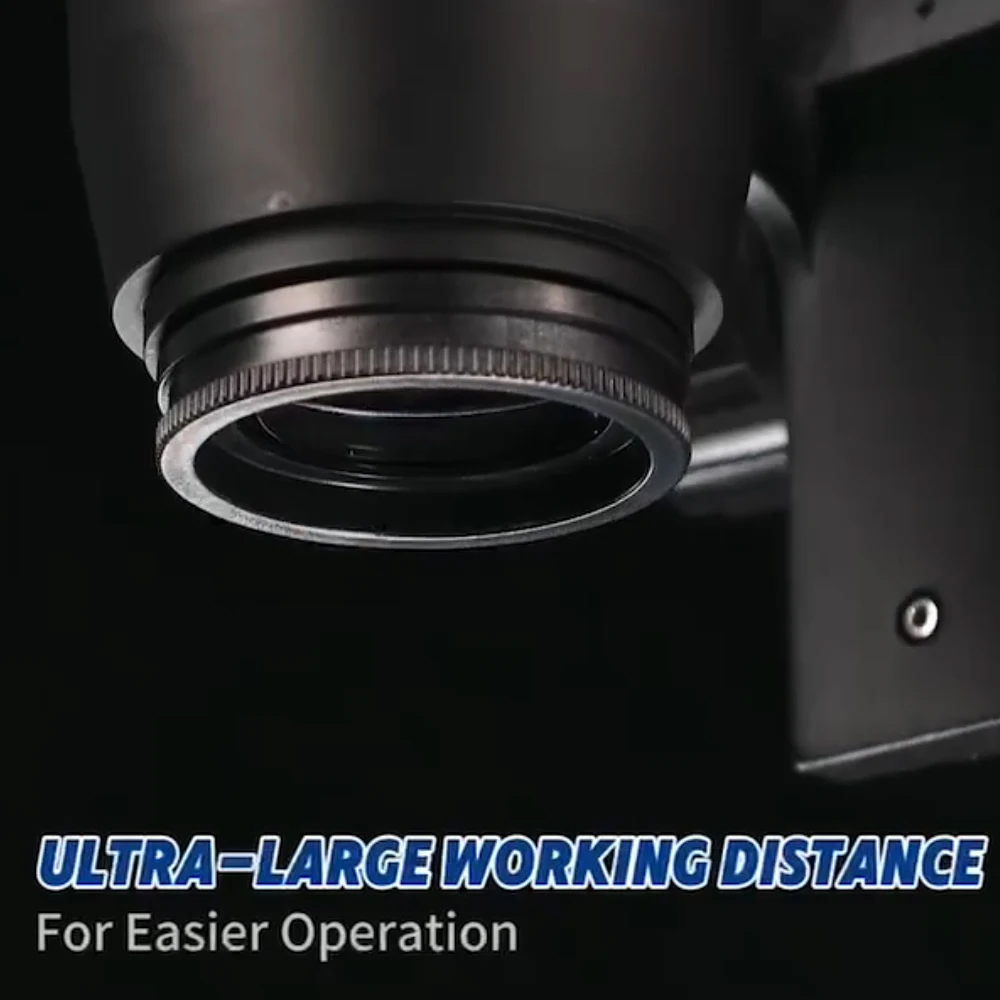

فاصله کاری و اهمیت لنز کمکی

در انتخاب لوپ برای تعمیر موبایل، تنها به بزرگنمایی توجه نکنید. Working Distance یا فاصله کاری یکی از پارامترهای بسیار مهم است.

فاصله کاری بیشتر باعث می‌شود فضای مناسب‌تری برای قرار دادن دست، هویه، پنس و ابزار تعمیراتی در اختیار داشته باشید.

در خانواده 71 ProMax، بسته به نوع لنز و پیکربندی انتخابی، مشخصات اپتیکی و فاصله کاری می‌تواند تغییر کند. به همین دلیل اگر محصول با لنز کمکی مانند 0.5X یا 0.7X ارائه می‌شود، باید مشخصات همان پکیج را بررسی کرد؛ چراکه تغییر لنز می‌تواند روی بزرگنمایی، میدان دید و فاصله کاری اثر بگذارد.

میدان دید در Soptop 71 ProMax

رابطه میان بزرگنمایی و میدان دید یکی از نکات مهم در کار با لوپ است.

با افزایش بزرگنمایی معمولاً میدان دید کوچک‌تر می‌شود. بنابراین برای پیدا کردن یک قطعه روی برد بهتر است ابتدا با بزرگنمایی پایین‌تر کار کنید و پس از مشخص کردن محل دقیق، بزرگنمایی را افزایش دهید.

این روش علاوه بر سرعت بیشتر، باعث می‌شود تعمیرکار کنترل بهتری روی محل کار داشته باشد.

نورپردازی مناسب

حتی یک سیستم اپتیکی خوب بدون نورپردازی مناسب نمی‌تواند بهترین عملکرد خود را ارائه دهد.

در کار با بردهای الکترونیکی، نور باید به اندازه کافی یکنواخت باشد و در عین حال انعکاس شدید روی سطح قطعات و PCB ایجاد نکند.

قابلیت اتصال دوربین

وجود مسیر سه‌چشمی باعث می‌شود 71 ProMax برای محیط‌های آموزشی و تعمیرگاه‌های حرفه‌ای نیز کاربردی باشد.

با اتصال دوربین مناسب می‌توان تصویر بزرگ‌شده برد را روی نمایشگر مشاهده کرد. این قابلیت در شرایطی مانند آموزش تعمیرات، تولید محتوای آموزشی، ثبت مراحل تعمیر و مستندسازی عیب‌های برد بسیار مفید است.

البته کیفیت نهایی تصویر فقط به بدنه میکروسکوپ وابسته نیست و دوربین، CTV/آداپتور و مشخصات سنسور نیز نقش مهمی در خروجی نهایی دارند.

Soptop 71 ProMax برای چه کسانی مناسب است؟

این مدل بیشتر برای افرادی مناسب است که به بزرگنمایی و کنترل دقیق در سطح حرفه‌ای نیاز دارند.

مناسب برای:

• تعمیرکاران حرفه‌ای موبایل
• تعمیرکاران برد و الکترونیک
• مراکز تخصصی تعمیرات سخت‌افزار
• مونتاژکاران قطعات SMD
• آزمایشگاه‌های الکترونیک
• مراکز آموزشی تعمیرات موبایل
• افرادی که به سیستم تصویربرداری از عملیات تعمیر نیاز دارند

برای استفاده‌های ساده و غیرحرفه‌ای، ممکن است خرید یک میکروسکوپ حرفه‌ای سه‌چشمی ضرورت نداشته باشد؛ اما در تعمیرات روزمره و تخصصی برد، کیفیت اپتیک و ارگونومی مناسب می‌تواند مستقیماً روی سرعت و دقت کار تأثیر بگذارد.

نکات مهم هنگام خرید Soptop 71 ProMax

نام 71 ProMax به‌تنهایی برای تعیین محتویات کامل یک پکیج کافی نیست. این محصول در پیکربندی‌های مختلف عرضه می‌شود و ممکن است لوازم جانبی، پایه، لنز، CTV، سیستم نور و دوربین در بسته‌های مختلف متفاوت باشند. منابع رسمی خانواده FW-71 ProMax نیز چندین

بنابراین هنگام خرید بهتر است موارد زیر را دقیقاً از فروشنده بپرسید:

• مدل دقیق میکروسکوپ چیست؟
• بازه بزرگنمایی دقیق چقدر است؟
• لنز اصلی چه مشخصاتی دارد؟
• لنز کمکی همراه دستگاه است یا جداگانه؟
• فاصله کاری چقدر است؟
• آیا CTV داخل پکیج وجود دارد؟
• دوربین همراه دستگاه است یا باید جدا خریداری شود؟
• چه نوع پایه‌ای همراه محصول ارائه می‌شود؟
• سیستم نورپردازی چه مدلی است؟
• گارانتی و خدمات پس از فروش چگونه است؟

جمع‌بندی

SOPTOP 71 ProMax یک میکروسکوپ استریو سه‌چشمی حرفه‌ای با کاربرد ویژه در تعمیرات موبایل و بردهای الکترونیکی است. مهم‌ترین نقاط قوت آن را می‌توان در سیستم اپتیکی استریو، بزرگنمایی متغیر، امکان مشاهده جزئیات ریز و قابلیت استفاده از مسیر تصویربرداری سه‌چشمی دانست.

بازه بزرگنمایی حدود 6.7× تا 45×، این مدل را برای طیف وسیعی از فعالیت‌های تعمیراتی از مشاهده کلی برد تا کار روی جزئیات کوچک مناسب می‌کند.

با این حال، در خرید 71 ProMax نباید تنها عدد بزرگنمایی را معیار قرار داد. کیفیت اپتیک، فاصله کاری، میدان دید، نورپردازی، نوع لنز، کیفیت پایه و تجهیزات تصویربرداری همگی در تجربه واقعی تعمیرکار تأثیر دارند.

در نتیجه، اگر هدف شما خرید یک لوپ حرفه‌ای برای تعمیرات برد و موبایل است، Soptop 71 ProMax را باید بر اساس پیکربندی کامل دستگاه ارزیابی کرد، نه صرفاً نام مدل.

مشخصات کلیدی در یک نگاه

نکته: مشخصات دقیق لنز، فاصله کاری، CTV، دوربین و پایه باید بر اساس کد کامل محصول و پکیج فروشنده بررسی شود؛ زیرا خانواده 71 ProMax با تجهیزات جانبی متفاوت عرضه می‌شود.
